Charakterystyka :
- zasilanie dwuprzewodowe ( w pętli sygnału wyjściowego )
- oddzielenie galwaniczne (WE-WY)
- możliwość współpracy z czujnikami rezystancyjnymi (Pt100,Ni100) lub termoelektrycznymi (K,J,S,B,T,N)
- cyfrowa obróbka sygnału (filtracja, linearyzacja)
- zdalne wybierania zakresu i typu czujnika (po linii 4...20mA - HART lub poprzez złącze szeregowe RS232, RS485)
- sygnalizacja przekroczenia ustawianego programowo progu
- kompensacja rezystancji linii łączącej czujnik rezystancyjny z przetwornikiem (linia trójprzewodowa)
- kompensacja temperatury spoiny odniesienia dla termopar
- zakres temperatury pracy -25...80°C
- obudowa do montażu na typowej listwie (TS35, TS32):
Parametry techniczne:
- sygnał wejściowy:
- napięcie -> -10 < U < 90 mV
- rezystancja -> 20 < R < 380 Ohm
- sygnał wyjściowy: 4...20 mA
- napięcie zasilania: 9...36 V
- oddzielenie galwaniczne: optoelektroniczne 0,5kV AC
- błąd podstawowy: 0,2%
Do programowania przetworników dostarczamy:
- oprogramowanie na PC pracujące w środowisku Windows
- konwertery transmisji HART/RS232, RS/RS232, RS/USB
Wykaz wyrobów:
- LMPT-22ME -> Przetwornik temperatury z wejściem uniwersalnym programowany w standardzie kompatybilnym z HART
- LMPT-21ME-R -> Przetwornik temperatury do czujników rezystancjynch, programowany w standardzie kompatybilnym z HART
- LMPT-21ME-U -> Przetwornik temperatury do termopar, programowany w standardzie kompatybilnym z HART

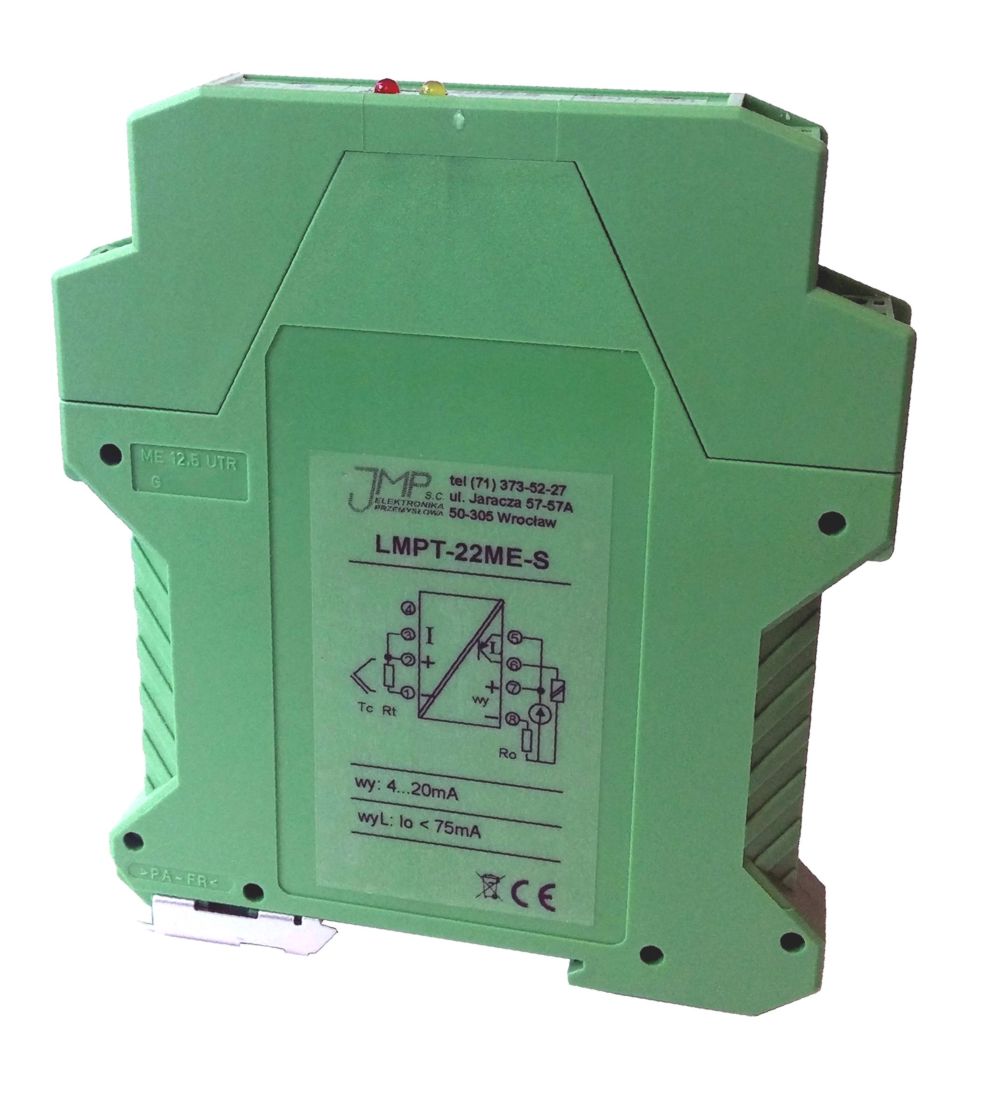

- LMPT-22ME-S, LMPT-22ST-S -> Przetwornik temperatury z wejściem uniwersalnym programowany przez złącze szeregowe RS 232
- LMPT-21ME-RS, LMPT-21ST-RS -> Przetwornik temperatury do czujników rezystancjynch, programowany przez złącze szeregowe RS 232

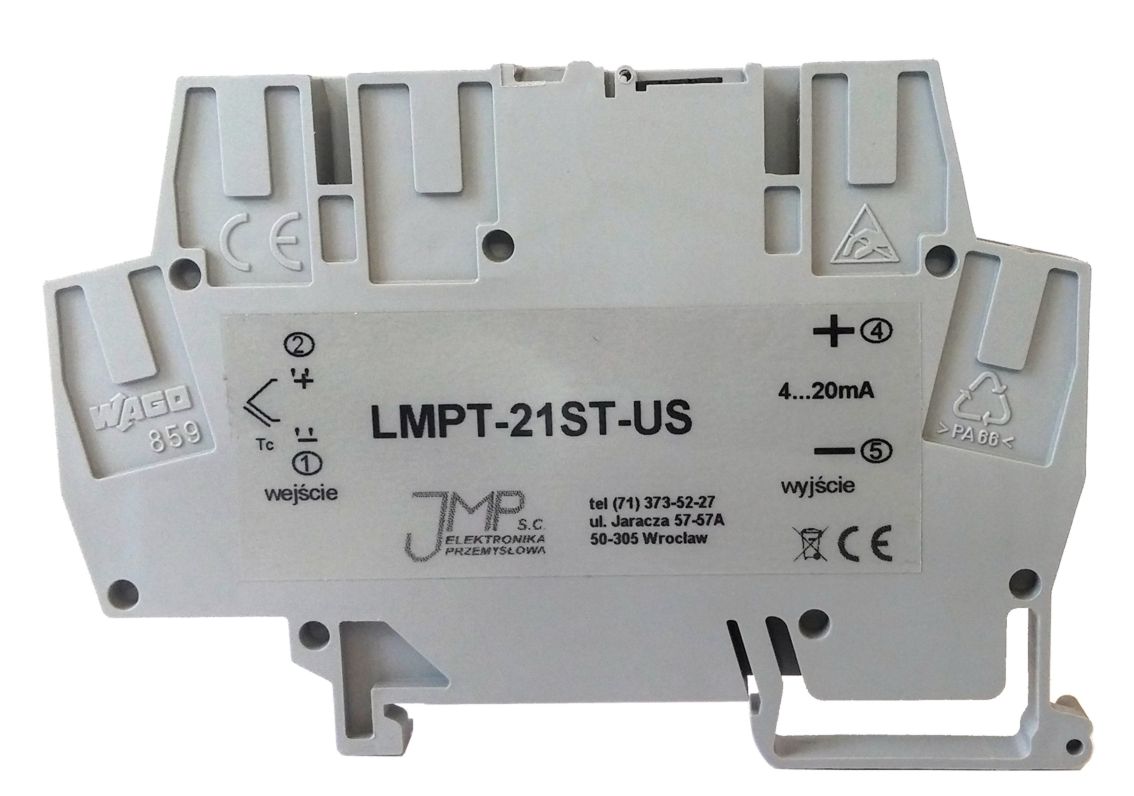

- LMPT-21ME-US, LMPT-21ST-US -> Przetwornik temperatury do termopar, programowany przez złącze szeregowe RS 232
- LMPT-22ME-M, LMPT-21ME-RM, LMPT-21ME-UM, -> Przetwornik temperatury pracujący w sieci RS 485 (MODBUS RTU)
Dokumenty do pobrania:
| Karta LMPT-2X | DTR LMPT-2XME | DTR LMPT-2XST |
